CAD中两种倒角以及填充剖面线的画法教学。

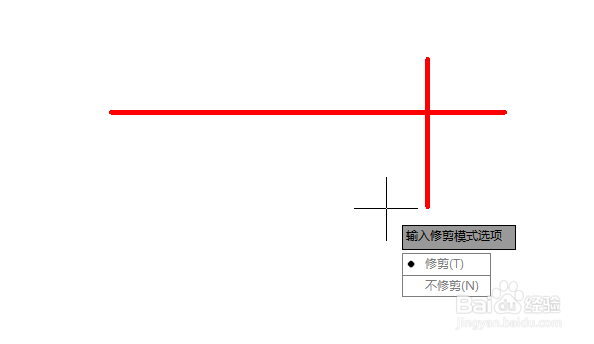

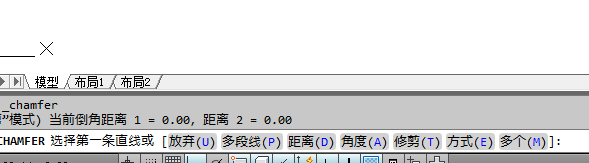

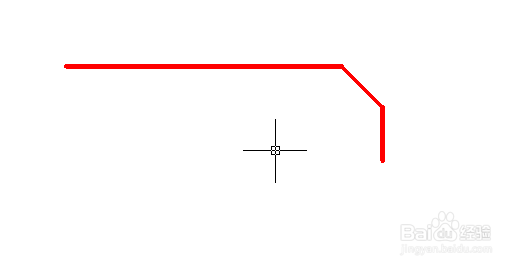

1、倒斜角：这里我以C2为例，首先画两条相交线，点击倒角命令，命令提示栏会提示很多选项，我们键盘输入D，输入第一个距离，这里我们输入2，回车，再输入第二个登订轨啉距离同样也是2，再输入T回车，回车点击要倒角的两条直线。即可完成倒角C2。（这里T是修剪掉多余的，M是多次倒角）

2、倒圆角：同样我这里以R2为例，首先画两条相交线，点击圆角命令，命令提示栏会提示很多选项，我们键盘输入R ，输入圆角半径2，回车，再输入T回车，回车点击要倒角的两条直线。即可完成倒角R2。（这里T是修剪掉多余的，M是多次倒角）其余和C2倒角方式一样。

3、填充：俗称打剖面线，这里打剖面线必须是一个封闭的环，我这里随便画一个有闭环的图形，点击图案填充，会弹出一个窗口，里面可以设置剖面线颜色，比例，样式等，设置好之后，点击“添加拾取点”，然后选择你要打剖面的闭环，在回车，直接确定即可。
