1、如下图所示，打开UG10.0软件，新建一空白的文件，另存为：UG10.0练习工程图六十七之平面U形槽

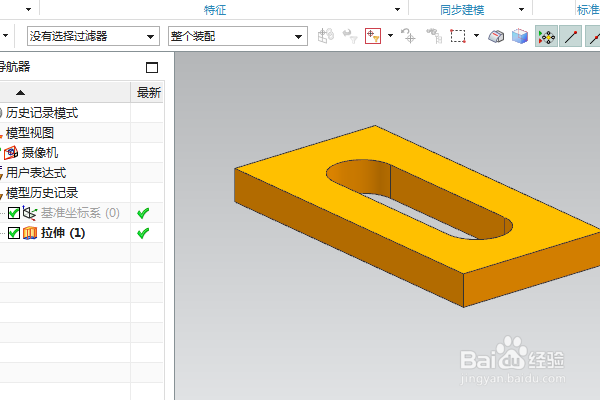

2、如下图所示，快速创建一个平面U形槽实体，作为演示所用，隐藏基准坐标系。
3、如下图所示，执行【应用模块——制图——新建图纸页】‘’选择“使用模板：A3-无视图”，点击确定。
4、如下所示，关闭向导，执行【菜单——格式——图层设置】，勾选“图框”所在的图层。
5、如下图所示，点击工具栏中的基本视图，选择俯视图，默认比例1:1，在图框中选择靠中间上方的位置放置视图，
6、如下所示，点击工具栏中的剖视图，选择简单剖，点击基本视图中的圆心点，竖直向下移动，放置剖视图。
7、点击工具栏中的中心标记，给基本视图中的两头的圆弧各自创建一个中心标记，
8、如下所示，点击工具栏中的快速尺寸，基本砷啼硎实视图标注：长200，宽100，圆心距100，圆弧ø40，剖视图标注厚度20，至此这个工程图就制作完成，本次练习结束。
